VIGILEC ECO FILL 2 - SPÉCIAL PISCINE À DÉBORDEMENT

548,34^€ ^TTC

Payez en 3X

Livraison gratuite prévue entre le : 16 et le 22 Mai

Type : COFFRET
Tension (V) : MONOPHASÉ - 230 V
Type de commande : BAC TAMPON

Nombre de projecteur : 0
Commande surpresseur : NON

Garantie : 1 an Référence : 10002750

Descriptif
Documentation
Devis

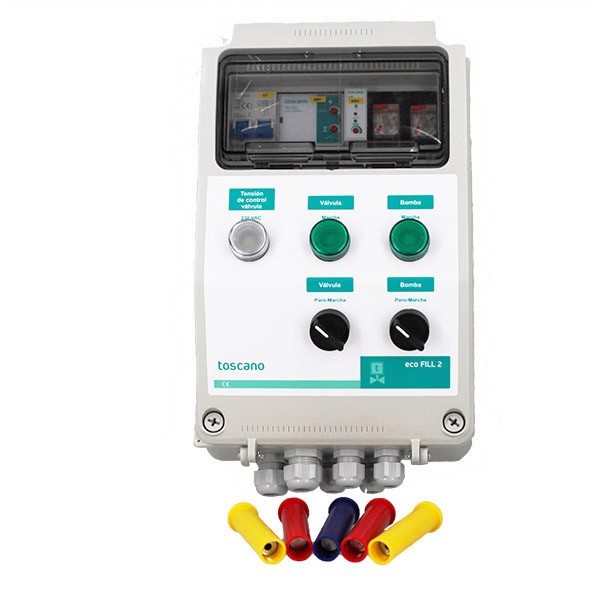

Le réglage de niveau d'une piscine à débordement peut se révéler fastidieux. Pour une piscine toujours au bon niveau, découvrez le coffret Vigilec Eco Fill 2 de la célèbre marque espagnole Toscano.

pourquoi utiliser un coffret électrique de la marque toscano ?

Pour la régulation automatique de votre niveau d'eau !

Il peut être parfois compliqué de garder le bon niveau d'eau dans une piscine à débordement. Toscano a imaginé, pour vous, propriétaire de ce type de piscine, le Vigilec Eco Fill 2. Un coffret électrique composé de deux modules de contrôle, le TH Fill et le TH1. Il permet de réguler le niveau de votre eau de bassin à débordement. Plus besoin de surveiller le niveau de votre eau, Vigilec Eco Fill 2, s'en charge pour vous. Votre niveau sera toujours au top !

Le panneau de commande du Vigilec Eco Fill 2

Le panneau de commande du vigilec Eco Fill 2 est très simple d'utilisation et très intuitif. Comme indiqué ici plus haut, deux modules différents, le contrôle.

Le TH Fill est un module qui contrôle le remplissage de votre bassin par l'intermédiaire de sondes, flotteurs de niveau et la commande d'une électrovanne de 24V. Son alimentation est en tension monophasée. La façade du module est composée de diodes lumineuses qui vous informent sur la mise en tension de l'appareil ainsi que la position ouverte ou fermée de l'électrovanne.

Il est équipé d'un potentiomètre qui permet de réguler la sensibilité de l'eau et sa temporisation avant l'ouverture et la fermeture de l'électrovanne afin d'éviter l'effet vaguelettes à la surface de l'eau. Il intervient lorsque la sonde détecte que le niveau du réservoir descend en dessous de la limite minimum.

Le TH1 contrôle le niveau au moyen de deux électrodes par système conductif. La sensibilité des électrodes est réglable par potentiomètre. Il est doté d'un LED de visualisation de l'état du relais de sortie.

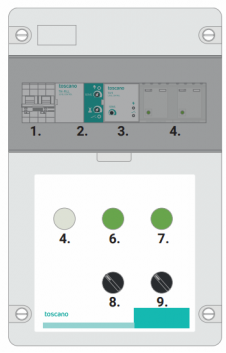

Vigilec Eco Fill 2 - Spécial piscine à débordement

1. Interrupteur principal

2. TH Fill

3. TH1

4. Relais

5. Tension de contrôle

6. Marche remplir

7. Marche débordement

8. Arrêt-Marche remplir

9. Arrêt-Marche débordement

les plus d'un coffret bac tampon de la marque Toscano

+ Protection thermique incluse

+ Gestion automatique complète

+ 5 sondes

+ Installation et utilisation intuitives

+ Sortie électrovanne

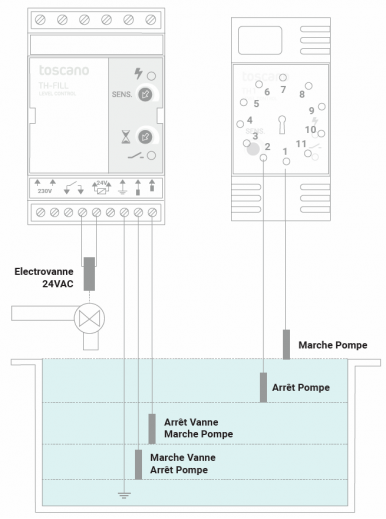

Schéma de fonctionnement

Vigilec Eco Fill 2 - Spécial piscine à débordement

CARACTÉRISTIQUES TECHNIQUES DU

vigilec eco fill 2

Caractéristiques du TH Fill

Alimentation	Monophasée
Signalisation	Tension et état électrovanne
Tension aux sondes/flotteurs	24 V AC 50 Hz
Courant aux sondes/flotteurs	1,2 mA max. en court-circuit
Sensibilité aux sondes	Réglable de 60 à 200 kohm
Temps avant ouverture/fermeture	Réglable de 5 à 40 secondes
Sortie électrovanne	24 V AC / 16 VA max.
Contact de sortie (bornes 3 et 4)	Libre de potentiel, 5 A / 250 V AC
Capacité de raccordement	4 mm2 (puissance) / 2,5 mm2 (commande)
Configuration presse-étoupes	3 x M16
Plage de fonctionnement	- 10 à + 55°C
Indice de protection	IP65
Dimensions	170x200x115 mm
Poids net	1,38 kg (1,61 kg 3 sondes incluses)

Caractéristiques du TH1

Alimentation	Bi-tension 230/400 Vca 50/60 Hz
Signalisation	Tension et relais
Puissance absorbée	2 VA
Variations de tension admissibles	+ 10% - 20%
Sensibilité d'électrodes	Réglable de 3 à 60 kohm
Tensions d'électrodes	12 VAC 50 Hz
Courant d'électrodes	12 mA maxi en court-circuit
Capacité de raccordement	2 x 2,5 mm²
Contacts de travail	AC1 : 10 A - 250V AC AC11 : 2,5 A - 230V AC DC1 : 1 A - 250V DC DC11: 5 A - 24V DC
Plage de fonctionnement	- 10 à + 60°C
Poids	140 g (380g avec socle et 2 sondes)

Les modules de commande

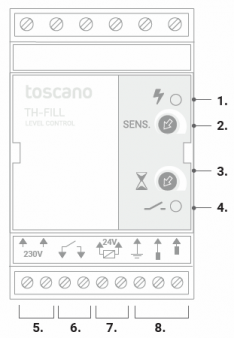

Vigilec Eco Fill 2 - Spécial piscine à débordement

1. Présence de tension

2. Réglage de la sensibilité

3. Réglage du délai d'ouverture / Fermeture de l'électrovanne

4. Réglage du délai d'ouverture / Fermeture de l'électrovanne

5. Entrée

6. Entrée

7. Électrovanne

8. Sonde de niveau

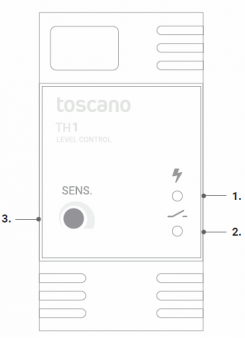

Vigilec Eco Fill 2 - Spécial piscine à débordement

1. Voyant tension

2. Relais ON

3. Réglage de sensibilité
