Cet article n’est plus produit par le
fabricant !
Un doute ? Vous pouvez contacter un conseiller :
• Par téléphone au 0 800 266 266
• Par mail en utilisant notre formulaire de contact
Garantie : 2 ans Référence : W49UP35TI

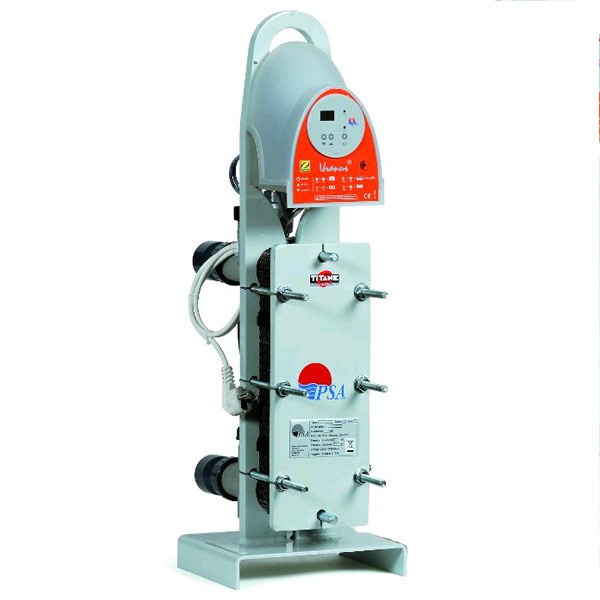

L’échangeur à plaque Uranus offre le meilleur de la technologie Zodiac pour le chauffage rapide de votre piscine. La gamme Uranus se décline en deux modèles pour s’intégrer facilement à votre installation.
Simple à installer, Uranus est compatible avec tout type de chauffage domestique tel que la pompe à chaleur, chaudière, géothermie, solaire.
| Caractéristiques générales de l’échangeur Uranus |
Quels sont les avantages de l’échangeur à plaque Uranus ?
L’échangeur à plaques Uranus permet un transfert efficace de la chaleur de votre source domestique de chauffage, quelle qu’elle soit (chaudière, pompe à chaleur, solaire…), vers l’eau de votre piscine.
Les plaques en titane de l’échangeur Uranus vous offre une robustesse maximale et sont dotées d’une haute qualité de conception qui résisteront parfaitement au traitement de l’eau de votre espace aquatique et qui permettront une montée de sa température ultra rapide.

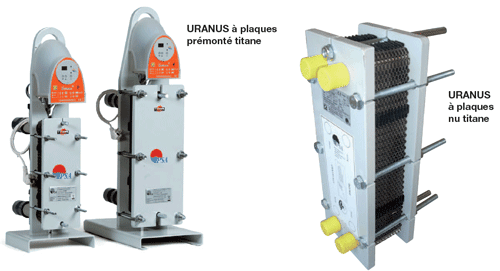

L’échangeur à plaques Uranus se décline en deux versions : nue et prémontée. Le second modèle permettra de vous faciliter grandement son installation dans votre local technique.
Quels sont les différents équipements de l’échangeur Uranus ?
- Plaques en titane de hautes performances
- Appareil entièrement monté et câblé
- Entrée d’eau primaire dotée d’un accélérateur et réglable, grâce à deux vannes 1/4 tour, un clapet, en attente filetage mâle Ø 26/34 avec douilles à souder Ø 20/22
- Secondaire PVC Ø 50
- Réglage de la température grâce à un thermostat à affichage digital
- Interrupteur de débit
- Bouchon de vidange ou de purge
- Câblage mono 230 V
Installation
- S'installe dans le local technique à proximité de la chaudière, à la sortie de la filtration (prévoir un by-pass)
- Alimentation électrique 230 V monophasé protégé par un disjoncteur différentiel 30mA en tête de ligne (non fourni)
- Pour la géothermie ou pompe à chaleur : l'échangeur doit être dimensionné en fonction des besoins en chauffage, de la puissance de la géothermie ainsi que des caractéristiques des échangeurs avec primaire à 45 °C ou 60 °C. Il est conseillé de placer un ballon tampon pour un bon fonctionnement de la géothermie
| Schéma type d'installation : |
|
|

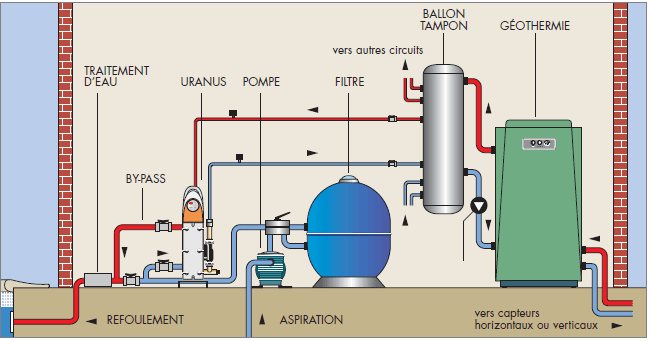

| Schéma d'installation pour la géothermie : |
|
|
| Caractéristiques techniques de l’échangeur à plaques Uranus de Zodiac par modèles |
|
| Echangeur modèles UN 35 / UP 35 | Echangeur modèles UN 70 / UP 70 | Echangeur modèles UN 120 / UP 120 | Echangeur modèles UN 240 / UP 240 | ||
| Puissance avec primaire à 90 °C (kW) | 35 | 70 | 120 | 240 | ||
| Puissance avec primaire à 60 °C (kW) | 20 | 40 | 65 | 130 | ||
| Puissance avec primaire à 45 °C (kW) | 13 | 25 | 31 | 57 | ||
| Pression maxi | Service 2b | |||||
| Température maxi admissible | 90 °C | 90 °C | 90 °C | 90 °C | ||
| Alimentation électrique | 230 V / 1 / 50 Hz | |||||
| Poids (kg) | 37 | 38 | 65 | 70 | ||
| Raccordement primaire chauffage | Ø 26/34 | Ø 26/34 | Ø 32/42 | Ø 32/42 | ||
| Raccordement secondaire piscine | PVC Ø 50 | |||||
| Débit primaire chauffage (m³/h) | 1,5 | 3,1 | 3,53 | 7,06 | ||
| Débit secondaire piscine (m³/h) | 1,5 | 3 | 4,16 | 8,32 | ||
| Pertes de charge (mCE) primaire chauffage | 1,2 | 0,4 | 2,1 | 2,5 | ||
| Pertes de charge (mCE) secondaire piscine | 1,4 | 1,7 | 3,1 | 3,8 | ||

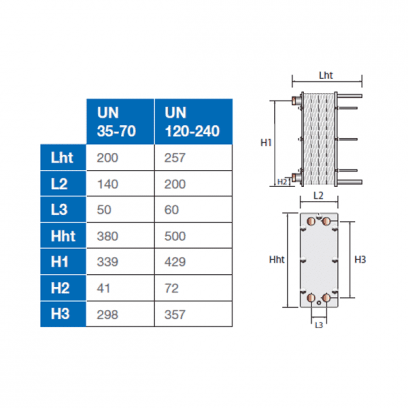

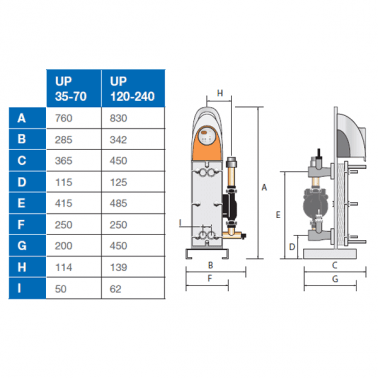

| Dimensions de l'échangeur Uranus |
|
|
|
